滚针推力轴承

2022-11-09

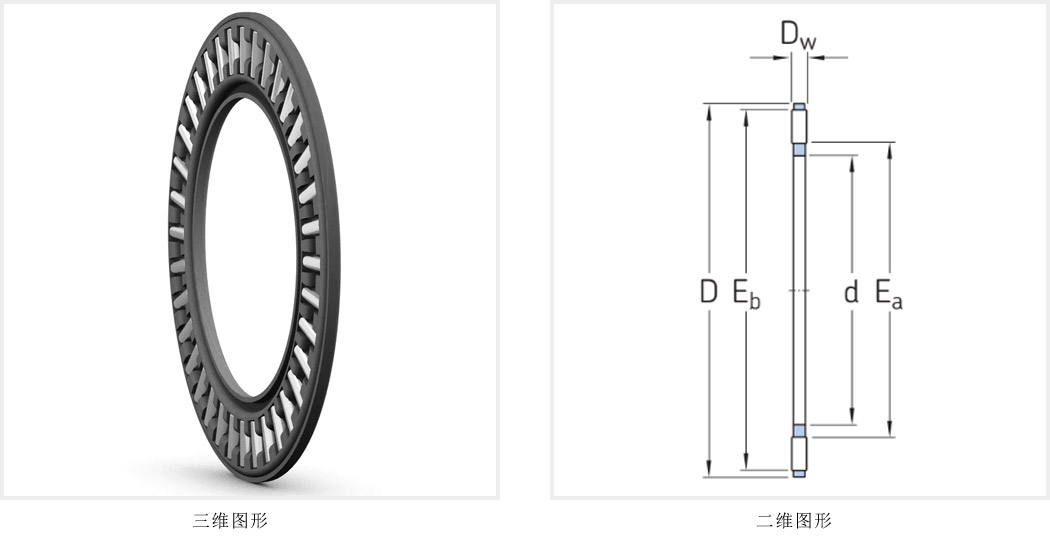

滚针推力轴承

滚针推力轴承装有定形保持架，能够可靠地固定和引导大量的滚针。滚针推力轴承在极小的轴向空间内提供非常高的刚度。在相邻机器部件表面可以作滚道使用的应用中，滚针推力轴承所占的空间比传统的止推垫圈要小。

应用领域

机床小汽车和轻型卡车卡车、拖车和公共汽车两轮车和三轮车

轴承型号	基本尺寸			基本额定负荷		额定转速
				动态	静态	参考转速	极限转速
	d[mm]	D[mm]	Dw[mm]	C[kN]	C0[kN]	[r/min]	[r/min]
AXK 0414 TN	4	14	2	4.15	8.3	7 500	15 000
AXK 0515 TN	5	15	2	4.5	9.5	6 700	14 000
AXK 0619 TN	6	19	2	6.3	16	6 000	12 000
AXK 0821 TN	8	21	2	7.2	20	5 600	11 000
AXK 1024	10	24	2	8.5	26	5 300	10 000
AXW 10	10	27	2	8.5	26	5 300	10 000
AXK 1226	12	26	2	9.15	30	5 000	10 000
AXW 12	12	29	2	9.15	30	5 000	10 000
AXK 1528	15	28	2	10.4	37.5	4 800	9 500
AXW 15	15	31	2	10.4	37.5	4 800	9 500
AXK 1730	17	30	2	11	40.5	4 500	9 500
AXK 2035	20	35	2	12	47.5	4 300	8 500
AXW 20	20	38	2	12	47.5	4 300	8 500
AXK 2542	25	42	2	13.4	60	3 800	7 500
AXW 25	25	45	2	13.4	60	3 800	7 500
AXK 3047	30	47	2	15	72	3 600	7 000
AXW 30	30	50	2	15	72	3 600	7 000
AXK 3552	35	52	2	16.6	83	3 200	6 300
AXW 35	35	55	2	16.6	83	3 200	6 300
AXK 4060	40	60	3	25	114	2 800	5 600
AXW 40	40	63	3	25	114	2 800	5 600
AXK 4565	45	65	3	27	127	2 600	5 300
AXW 45	45	68	3	27	127	2 600	5 300
AXK 5070	50	70	3	28.5	143	2 400	5 000
AXW 50	50	73	3	28.5	143	2 400	5 000
AXK 5578	55	78	3	34.5	186	2 200	4 300
AXK 6085	60	85	3	37.5	232	2 200	4 300
AXK 6590	65	90	3	39	255	2 000	4 000
AXK 7095	70	95	4	49	255	1 800	3 600
AXK 75100	75	100	4	50	265	1 700	3 400

轴承型号	基本尺寸			基本额定负荷		额定转速
				动态	静态	参考转速	极限转速
	d[mm]	D[mm]	Dw[mm]	C[kN]	C0[kN]	[r/min]	[r/min]
AXK 80105	80	105	4	51	280	1 700	3 400
AXK 85110	85	110	4	52	290	1 700	3 400
AXK 90120	90	120	4	65.5	405	1 500	3 000
AXK 100135	100	135	4	76.5	560	1 400	2 800
AXK 110145	110	145	4	81.5	620	1 300	2 600
AXK 120155	120	155	4	86.5	680	1 300	2 600
AXK 130170	130	170	5	112	830	1 100	2 200
AXK 140180	140	180	5	116	900	1 000	2 000
AXK 150190	150	190	5	120	950	1 000	2 000
AXK 160200	160	200	5	125	1 000	950	1 900
