推力调心滚子轴承

2022-11-09

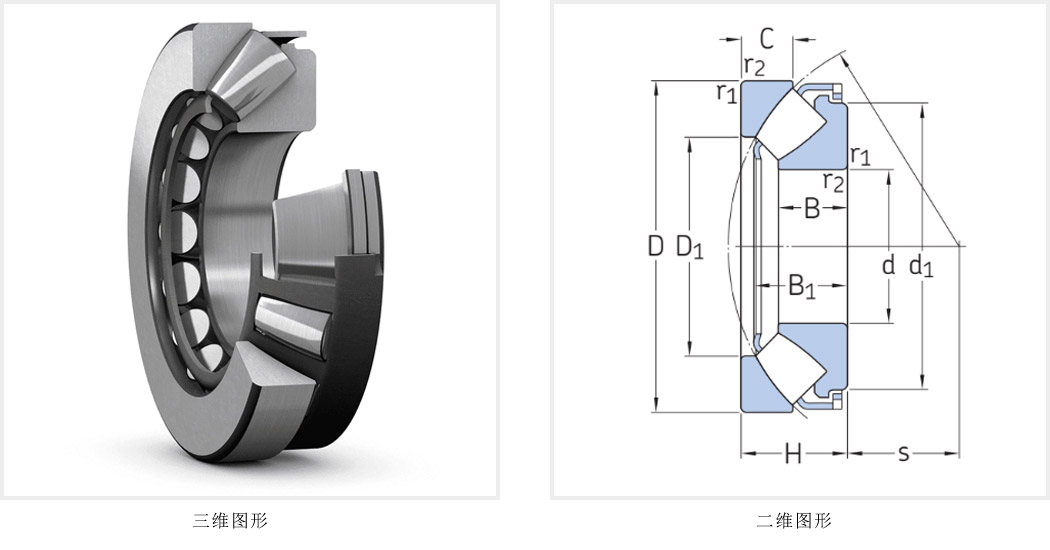

推力调心滚子轴承

推力调心滚子轴承与调心滚子轴承同样，座圈滚道面是以与轴承中心轴上一致的点为中心的球面，该类轴承滚子为球面型，因此，具有自动调心功能，对同轴度和轴的挠曲不甚敏感。这类轴承轴向载荷能力非常大，在承受轴向载荷的同时还可承受若干径向载荷，但径向载荷不得超过轴向载荷的55%。

应用领域

水力发电机立式电动机船舶用螺旋桨轴塔吊挤压机等

轴承型号	基本尺寸			基本额定负荷		额定转速
				动态	静态	参考转速	极限转速
	d[mm]	D[mm]	H[mm]	C[kN]	C0[kN]	[r/min]	[r/min]
29412 E	60	130	42	390	915	2 800	5 000
29413 E	65	140	45	455	1 080	2 600	4 800
29414 E	70	150	48	520	1 250	2 400	4 300
29415 E	75	160	51	600	1 430	2 400	4 000
29416 E	80	170	54	670	1 630	2 200	3 800
29317 E	85	150	39	380	1 060	2 400	4 000
29417 E	85	180	58	735	1 800	2 000	3 600
29318 E	90	155	39	400	1 080	2 400	4 000
29418 E	90	190	60	815	2 000	1 900	3 400
29320 E	100	170	42	465	1 290	2 200	3 600
29420 E	100	210	67	980	2 500	1 700	3 000
29322 E	110	190	48	610	1 730	1 900	3 200
29422 E	110	230	73	1 180	3 000	1 600	2 800
29324 E	120	210	54	765	2 120	1 700	2 800
29424 E	120	250	78	1 370	3 450	1 500	2 600
29326 E	130	225	58	865	2 500	1 600	2 600
29426 E	130	270	85	1 560	4 050	1 300	2 400
29328 E	140	240	60	980	2 850	1 500	2 600
29428 E	140	280	85	1 630	4 300	1 300	2 400
29230 E	150	215	39	408	1 600	1 800	2 800
29330 E	150	250	60	1 000	2 850	1 500	2 400
29430 E	150	300	90	1 860	5 100	1 200	2 200
29332 E	160	270	67	1 180	3 450	1 300	2 200
29432 E	160	320	95	2 080	5 600	1 100	2 000
29334 E	170	280	67	1 200	3 550	1 300	2 200
29434 E	170	340	103	2 360	6 550	1 100	1 900
29236 E	180	250	42	495	2 040	1 600	2 600
29336 E	180	300	73	1 430	4 300	1 200	2 000
29436 E	180	360	109	2 600	7 350	1 000	1 800
29338 E	190	320	78	1 630	4 750	1 100	1 900

轴承型号	基本尺寸			基本额定负荷		额定转速
				动态	静态	参考转速	极限转速
	d[mm]	D[mm]	H[mm]	C[kN]	C0[kN]	[r/min]	[r/min]
29438 E	190	380	115	2 850	8 000	950	1 700
29240 E	200	280	48	656	2 650	1 400	2 200
29340 E	200	340	85	1 860	5 500	1 000	1 700
29440 E	200	400	122	3 200	9 000	850	1 600
29244 E	220	300	48	690	3 000	1 300	2 200
29344 E	220	360	85	2 000	6 300	1 000	1 700
29444 E	220	420	122	3 350	9 650	850	1 500
29248	240	340	60	799	3 450	1 100	1 800
29348 E	240	380	85	2 040	6 550	1 000	1 600
29448 E	240	440	122	3 400	10 200	850	1 500
29252	260	360	60	817	3 650	1 100	1 700
29352 E	260	420	95	2 550	8 300	850	1 400
29452 E	260	480	132	4 050	12 900	750	1 300
29256	280	380	60	863	4 000	1 000	1 700
29356 E	280	440	95	2 550	8 650	850	1 400
29456 E	280	520	145	4 900	15 300	670	1 200
29260	300	420	73	1 070	4 800	900	1 400
29360 E	300	480	109	3 100	10 600	750	1 200
29460 E	300	540	145	5 000	16 600	670	1 200
29264	320	440	73	1 110	5 100	850	1 400
29364 E	320	500	109	3 350	11 200	750	1 200
29464 E	320	580	155	5 700	19 000	600	1 100
29268	340	460	73	1 130	5 400	850	1 300
29368	340	540	122	2 710	11 000	600	1 100
29468 E	340	620	170	6 700	22 400	560	1 000
29272	360	500	85	1 460	6 800	750	1 200
29372	360	560	122	2 760	11 600	600	1 100
29472 EM	360	640	170	6 200	21 200	560	950
29276	380	520	85	1 580	7 650	700	1 100
29376	380	600	132	3 340	14 000	530	1 000

轴承型号	基本尺寸			基本额定负荷		额定转速
				动态	静态	参考转速	极限转速
	d[mm]	D[mm]	H[mm]	C[kN]	C0[kN]	[r/min]	[r/min]
29476 EM	380	670	175	6 800	24 000	530	900
29280	400	540	85	1 610	8 000	700	1 100
29380	400	620	132	3 450	14 600	530	950
29480 EM	400	710	185	7 650	26 500	480	850
29284	420	580	95	1 990	9 800	630	1 000
29384	420	650	140	3 740	16 000	500	900
29484 EM	420	730	185	7 800	27 500	480	850
29288	440	600	95	2 070	10 400	630	1 000
29388 EM	440	680	145	5 200	19 300	530	850
29488 EM	440	780	206	9 000	32 000	430	750
29292	460	620	95	2 070	10 600	600	950
29392	460	710	150	4 310	19 000	450	800
29492 EM	460	800	206	9 300	33 500	430	750
29296	480	650	103	2 350	11 800	560	900
29496 EM	480	850	224	9 550	39 000	340	670
292/500	500	670	103	2 390	12 500	560	900
293/500	500	750	150	4 490	20 400	430	800
294/500 EM	500	870	224	9 370	40 000	340	670
292/530 EM	530	710	109	3 110	15 300	530	850
293/530 EM	530	800	160	5 870	26 500	400	750
294/530 EM	530	920	236	10 500	44 000	320	630
292/560	560	750	115	2 990	16 000	480	800
294/560 EM	560	980	250	12 000	51 000	300	560
292/600 EM	600	800	122	3 740	18 600	450	700
294/600 EM	600	1 030	258	13 100	56 000	280	530
292/630 EM	630	850	132	4 770	23 600	400	670
293/630 EM	630	950	190	8 450	38 000	320	600
294/630 EM	630	1 090	280	14 400	62 000	260	500
294/670 EM	670	1 150	290	15 400	68 000	240	450
293/710 EM	710	1 060	212	9 950	45 500	280	500

轴承型号	基本尺寸			基本额定负荷		额定转速
				动态	静态	参考转速	极限转速
	d[mm]	D[mm]	H[mm]	C[kN]	C0[kN]	[r/min]	[r/min]
294/710 EF	710	1 220	308	17 600	76 500	220	430
294/750 EF	750	1 280	315	18 700	85 000	200	400
292/800 EM	800	1 060	155	6 560	34 500	320	530
293/800 EM	800	1 180	230	11 300	55 000	240	450
294/800 EF	800	1 360	335	20 200	93 000	190	360
294/850 EF	850	1 440	354	23 900	108 000	170	340
294/900 EF	900	1 520	372	26 700	122 000	160	300
294/950 EF	950	1 600	390	28 200	132 000	140	280
294/1000 EF	1 000	1 670	402	31 100	140 000	130	260
294/1060 EF	1 060	1 770	426	33 400	156 000	120	240
